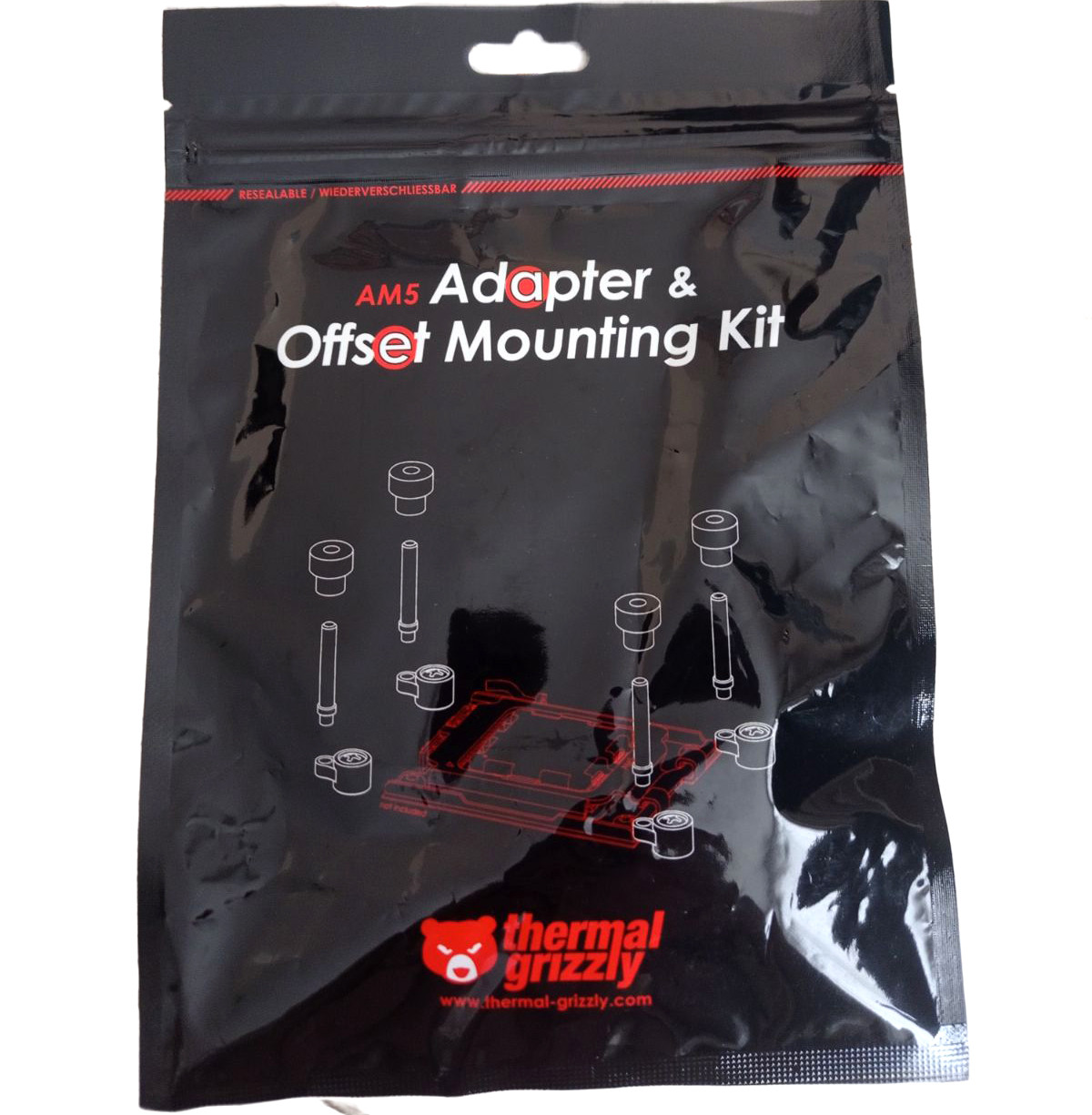

Thermal Grizzly AM5 Adapter & Offset Mounting Kit

Товар з Німеччини, фото оригінальне.

Докладно про адаптер AM5 і монтажний комплект із зсувом
Практичний адаптер AM5 і набір для монтажу зсувного монтажу для материнських плат AMD з роз’ємом AM5 включає кронштейни кулера для зсувного монтажу ЦП, а також перехідні гвинти від UNC 6-32 до різьби M3 і M4.

Перехідні гвинти можна використовувати для кріплення процесорних кулерів, для яких потрібна різьба M3 або M4 замість різьби UNC 6-32 кріпильних гвинтів кронштейна кулера, як у випадку з різними AIO або водяними кулерами.

За допомогою зсувних кронштейнів сумісні кулери ЦП можна додатково встановити зі зміщенням на процесорі для оптимізації продуктивності охолодження. З моменту появи дизайну чіплетів у процесорах Ryzen найгарячіша точка розподілювача тепла більше не знаходиться в середині, а була переміщена трохи вниз і, залежно від процесора, назовні.

Зміщені кронштейни дозволяють установити кулер процесора ближче до точки доступу процесора, дозволяючи швидше та ефективніше відводити тепло від чіплетів процесора. Зсувні кріплення мають різьбу UNC 6-32 і можуть використовуватися з перехідними гвинтами до різьби M3/M4.

Адаптер AM5 і монтажний набір із зсувом також підвищують сумісність під час встановлення кулера процесора за допомогою рами Thermal Grizzly Ryzen 7000 Direct Die. Через зміну монтажної висоти для прямого охолодження кулер потрібно встановити нижче, що можливо за допомогою перехідних гвинтів M3 і M4.



Примітка щодо сумісності з материнськими платами AM5
В принципі, AM5 Adapter & Offset Mounting Kit сумісний з материнськими платами для роз’єму AM5 від AMD. Ще одним критерієм сумісності AM5 Adapter & Offset Mounting Kit з системною платою є достатній простір біля гвинтів кріплення кулера AMD. Точніше, біля нижнього (що вказує на слоти PCIe) кріплення кулера не повинно бути жодних компонентів.

Під гвинтами має бути принаймні 6 мм вільного простору між гвинтами кріплення кулера та високими компонентами, такими як контактні роз’єми або конденсатори. Якщо після встановлення виникли сумніви, переконайтеся, що зсувні кронштейни або встановлені в них перехідні гвинти не торкаються електронних компонентів.

Матеріал: Алюміній
